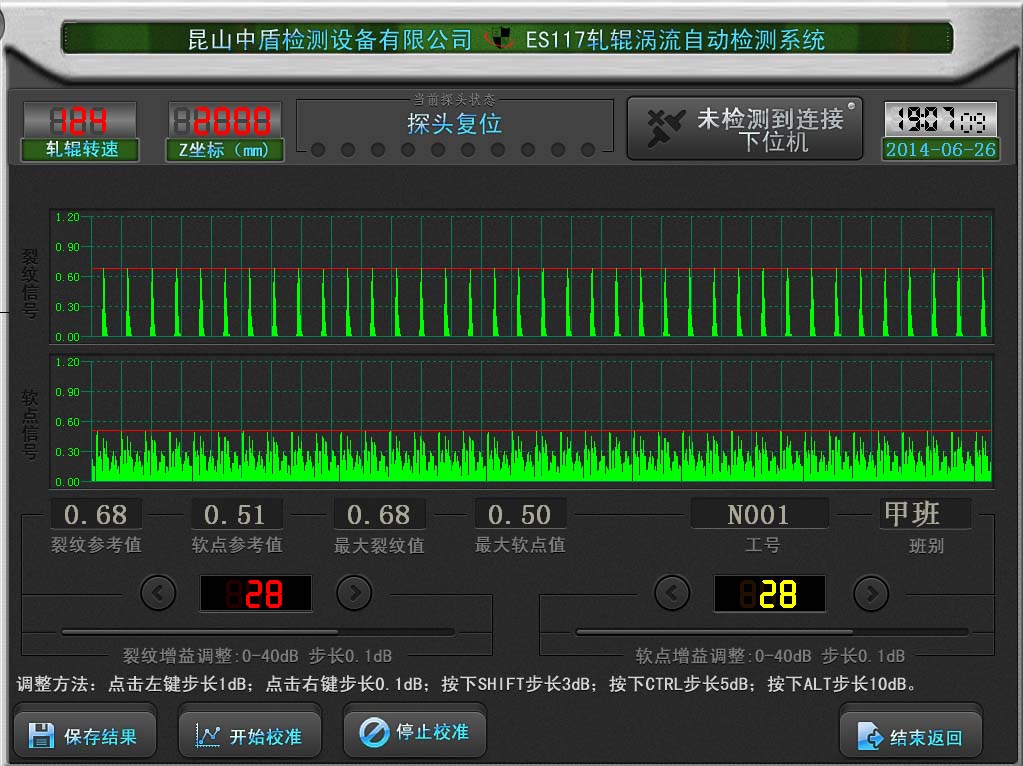

案例名称:ES117软件界面-系统校准

    ES117轧辊涡流探伤系统软件界面3-系统校准 ES117轧辊涡流自动探伤仪探伤时，通过计算机控制探头驱动器将探头推送到距离轧面2mm左右的位置。然后通过磨床头架使轧辊旋转并配合拖板（Z轴）的位移，使用探头相对于轧辊表面进行螺旋式的扫查。探头不断的采集辊面的缺陷信息，实时传送到专用涡流仪。 ES117轧辊涡流自动探伤仪电路对被测量信息（探头传来的辊面缺陷信息）进行过滤、处理再转换成图像和表格形式显示到计算机屏幕以供观测。ES117校准模式可以看到模拟辊表面缺陷的真实波形，并且可以设置时基。

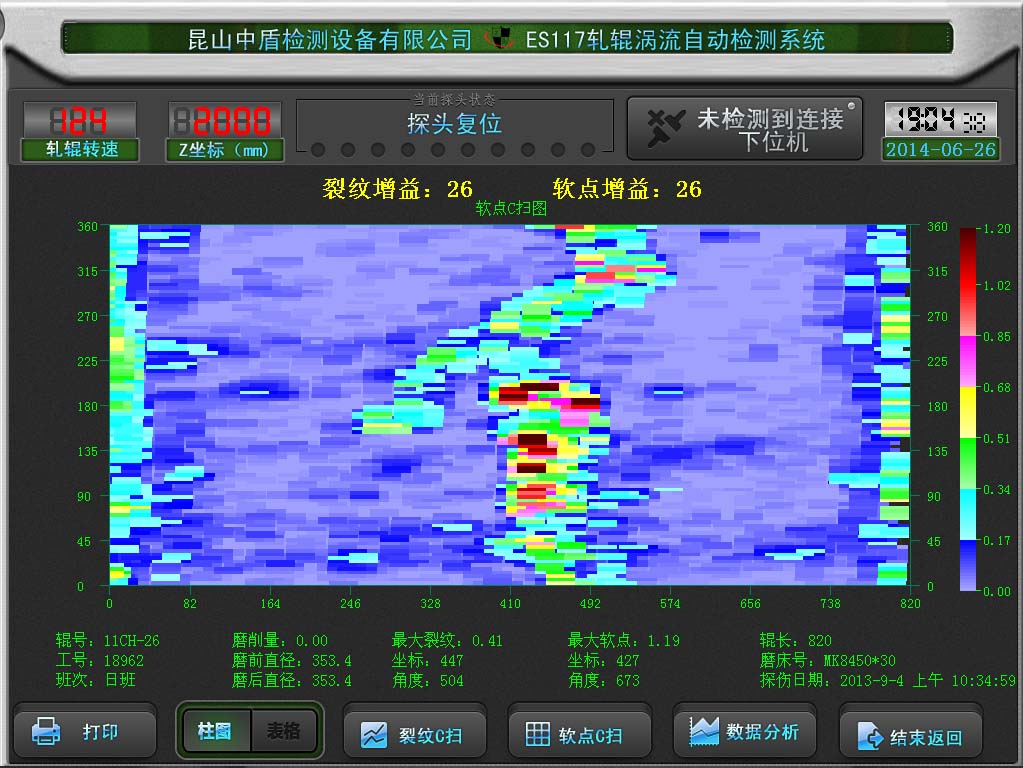

案例名称:ES117软件界面2

    ES117轧辊涡流探伤系统软件界面2-轧面探伤C描图 ES117轧辊涡流自动探伤系统可以提供柱形图、数据表格、C扫平面图三种探伤结果显示形式，显示形式可以根据需要和使用习惯自由切换。同时支持轧辊探伤结果的查询、数据还原、在线打印、数据包导出、数据分析功能。轧辊探伤的C扫图与数据分析相配合可以方便技术工艺人员进一步分析轧辊表面质量以及裂纹的形成原因、发民趋势以及对轧辊的危害程度等，这项技术为我公司独有技术。
